Joints de démontage - Raccords en fonte ductile d'OKVAL

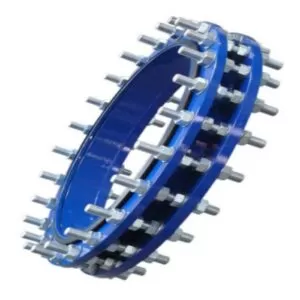

Joint de démontage PN6 PN10 PN16 PN25 PN40
1. Bride : Fonte ductile GGG50 selon ISO2531 ISO7005 BS4504 DIN2501 ANSI B16.5
2. Tube intérieur : Fonte ductile GGG50 Fonte ductile GGG50 BS2789 DIN1693 A536
3. Support : Fonte ductile GGG50
4. Étanchéité : Matériau des joints : Pour l'eau ou le gaz : NBR Grade A. Pour l'eau potable : Caoutchouc EPDM conforme à la norme BS2494 : 1990 Type W. Pour l'eau potable et les eaux usées : SBR Grade F. Pour l'eau potable et les eaux usées : SBR Grade F.
5. Goujon : Acier galvanisé Dacromet, AISI 304 SS, avec capuchons en plastique.
6. Écrou : Acier galvanisé, AISI 304 SS
7. Rondelle : Acier galvanisé, AISI 304 SS
8. Spécifications : 40 mm-2000 mm
9. Finition : Revêtement époxy intérieur et extérieur Revêtement FBE RAL 5015 RAL5017 RAL5005 RAL6026 FBE, mini. 300 microns
Emballage : généralement DN40-DN350 emballé dans des caisses en contreplaqué, pour les tailles supérieures à DN350 entièrement emballées dans des palettes en contreplaqué. Pour économiser de l'espace, les petits joints seront emballés à l'intérieur des gros joints.
Joint de démontage auto buté⠀
Juntas De Desmontaje Auto Bloqueantes
Giunti di smontaggio FLANGIA
Carretes de desmontaje⠀
fonte⠀Fundicine Fonte ductile⠀
#jointdedémontage #jointdedémontageenfonteductile #Jointsdedémontage #CARTRETESTELESCÓPICOSDEDESMONTAJE #JUNTADEDESMONTAGEM #Démontage #raccordsdetuyauterie #Fixation de tuyauterie #Fixation de brides #JonctionDeDesmontageAutoTravaux #JonctionBride #JuntasGibault #FLANGESDEADAPTAÇÃO #UNIONUNIVERSALANTITRACCION
#BridaUnienchufe #okval #ADAPTADORBRIDAUNIVERSA #flangeadaptor #Фланецобжимной #МуфтасоединительнаяДРК #Монтажнаявставка #Фланецдлятрубизсталиичугуна #МУФТА
Paramètres techniques
Spécifications matérielles

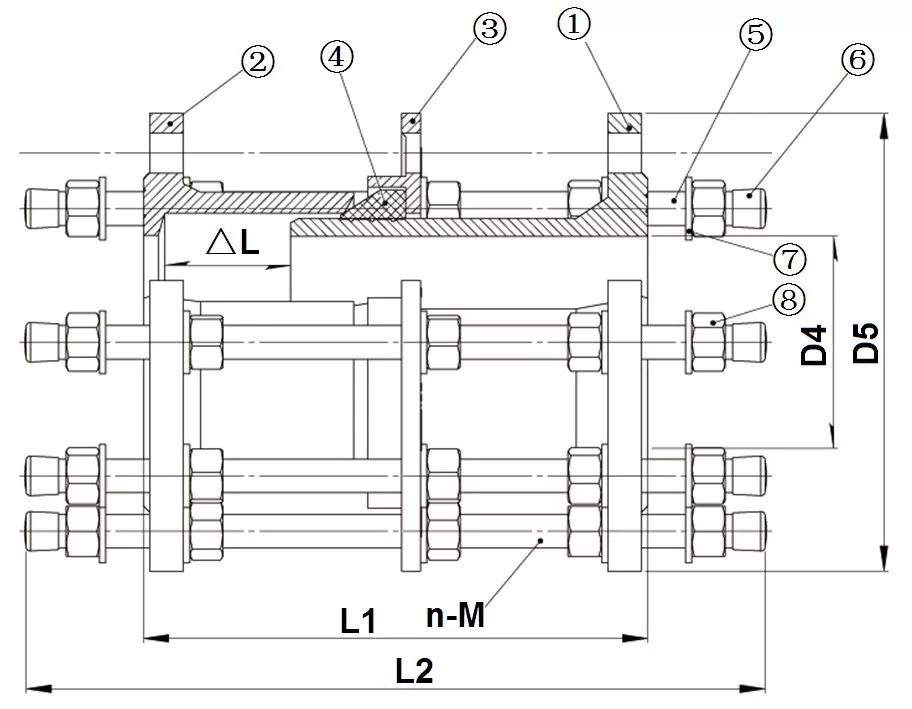

| Numéro d'article. | Nom de l'article | Matériel |
| 1 | Corps à bride longue | Fonte Ductile |
| 2 | Corps à bride courte | Fonte Ductile |
| 3 | Bride centrale | Fonte Ductile |
| 4 | Joint | Caoutchouc |
| 5 | Goujon | Acier galvanisé |
| 6 | Machine à laver | Acier galvanisé |
| 7 | Noix | Acier galvanisé |
Dimensions (mm)
| DN | △L | PN10 | ||||
| L1 | D5 | D4 | n.m. | Épaisseur de la bride | ||
| 40 | 50 | 210 | 145 | 110 | M16*310*4 | 16+3 |
| 50 | 50 | 215 | 165 | 125 | M16*330*4 | 16+3 |
| 60 | 50 | 215 | 175 | 135 | M16*330*4 | 16+3 |
| 65 | 50 | 215 | 185 | 145 | M16*330*4 | 16+3 |
| 80 | 50 | 225 | 200 | 160 | M16*340*8 | 16+3 |
| 100 | 50 | 225 | 220 | 180 | M16*340*8 | 16+3 |
| 125 | 50 | 225 | 250 | 210 | M16*340*8 | 16+3 |
| 150 | 50 | 225 | 285 | 240 | M20*350*8 | 16+3 |
| 200 | 50 | 235 | 340 | 295 | M20*380*8 | 16+3 |
| 250 | 50 | 250 | 400 | 350 | M20*380*12 | 19+3 |
| 300 | 50 | 265 | 455 | 400 | M20*410*12 | 20,5+3 |
| 350 | 50 | 265 | 505 | 460 | M20*410*16 | 20,5+3 |
| 400 | 50 | 275 | 565 | 515 | M24*450*16 | 20,5+3 |
| 450 | 50 | 295 | 615 | 565 | M24*450*20 | 21,5+3 |
| 500 | 50 | 295 | 670 | 620 | M24*450*20 | 22,5+3 |
| 600 | 50 | 315 | 780 | 725 | M27*480*20 | 25+3 |
| 700 | 50 | 325 | 895 | 840 | M27*480*24 | 27,5+3 |
| 800 | 50 | 340 | 1015 | 950 | M30*500*24 | 30+3 |
| 900 | 50 | 350 | 1115 | 1050 | M30*500*28 | 32,5+3 |
| 1000 | 50 | 360 | 1230 | 1160 | M33*545*28 | 35+3 |
| 1200 | 50 | 370 | 1455 | 1380 | M36*580*32 | 40+3 |
| DN | △L | PN16 | ||||
| L1 | D5 | D4 | n.m. | Épaisseur de la bride | ||
| 40 | 50 | 210 | 145 | 110 | M16*310*4 | 16+3 |
| 50 | 50 | 215 | 165 | 125 | M16*330*4 | 16+3 |
| 60 | 50 | 215 | 175 | 135 | M16*330*4 | 16+3 |
| 65 | 50 | 215 | 185 | 145 | M16*330*4 | 16+3 |
| 80 | 50 | 225 | 200 | 160 | M16*340*8 | 16+3 |
| 100 | 50 | 225 | 220 | 180 | M16*340*8 | 16+3 |
| 125 | 50 | 225 | 250 | 210 | M16*340*8 | 16+3 |
| 150 | 50 | 225 | 285 | 240 | M20*350*8 | 16+3 |
| 200 | 50 | 235 | 340 | 295 | M20*380*12 | 16+3 |
| 250 | 50 | 250 | 400 | 355 | M24*380*12 | 19+3 |
| 300 | 50 | 265 | 455 | 410 | M24*410*12 | 20,5+3 |
| 350 | 50 | 265 | 520 | 470 | M24*410*16 | 22,5+3 |
| 400 | 50 | 275 | 580 | 525 | M27*450*16 | 24+3 |
| 450 | 50 | 295 | 640 | 585 | M27*450*20 | 26+3 |
| 500 | 50 | 295 | 715 | 650 | M30*460*20 | 27,5+3 |
| 600 | 50 | 315 | 840 | 770 | M33*500*20 | 31+3 |
| 700 | 50 | 325 | 910 | 840 | M33*500*24 | 34,5+3 |
| 800 | 50 | 340 | 1025 | 950 | M36*530*24 | 38+3 |
| 900 | 50 | 350 | 1125 | 1050 | M36*530*28 | 41,5+3 |
| 1000 | 50 | 360 | 1255 | 1170 | M39*570*28 | 45+3 |
| 1200 | 50 | 370 | 1485 | 1390 | M45*620*32 | 52+3 |
| DN | △L | PN25 | ||||
| L1 | D5 | D4 | nM | Épaisseur de la bride | ||
| 40 | 50 | 210 | 145 | 110 | M16*310*4 | 16+3 |
| 50 | 50 | 215 | 165 | 125 | M16*340*4 | 16+3 |
| 60 | 50 | 215 | 175 | 135 | M16*330*4 | 16+3 |
| 65 | 50 | 215 | 185 | 145 | M16*340*4 | 16+3 |
| 80 | 50 | 225 | 200 | 160 | M16*340*8 | 16+3 |
| 100 | 50 | 225 | 235 | 190 | M20*370*8 | 16+3 |
| 125 | 50 | 225 | 270 | 220 | M24*380*8 | 16+3 |
| 150 | 50 | 225 | 300 | 250 | M24*380*8 | 16+3 |
| 200 | 50 | 240 | 360 | 310 | M24*400*12 | 19+3 |
| 250 | 50 | 250 | 425 | 370 | M27*450*12 | 21+3 |
| 300 | 50 | 270 | 485 | 430 | M27*460*16 | 24+3 |
| 350 | 50 | 270 | 555 | 490 | M30*470*16 | 27+3 |
| 400 | 50 | 280 | 620 | 550 | M33*500*16 | 29+3 |
| 450 | 50 | 300 | 670 | 600 | M33*500*20 | 31+3 |
| 500 | 50 | 300 | 730 | 660 | M33*500*20 | 32+3 |
| 600 | 50 | 320 | 845 | 770 | M36*560*20 | 38+3 |
| 700 | 50 | 330 | 960 | 875 | M39*570*24 | 43+3 |
| 800 | 50 | 350 | 1085 | 990 | M45*620*24 | 49+3 |
| 900 | 50 | 360 | 1185 | 1090 | M45*620*28 | 52+3 |
| 1000 | 50 | 370 | 1320 | 1210 | M52*660*28 | 57+3 |
| 1200 | 50 | 380 | 1530 | 1420 | M52*750*32 | 65+3 |
